Zephyr

Beskrivelse

Zephyr er ett lavvinget og svært aerodynamisk fly med nesehjul. Flyver og passasjer sitter side om side i den romslige cockpiten. Ytelsen på flyet ligger i fremste rekke blant moderne mikrofly i dag. Over 180 fly opererer i dag i Europa, Nord  Amerika og Australia. Flyet er bygget i en lett kompositt konstruksjon som gjør at det holder kravene til vektbegrensninger på mikrofly med god margin.

Vingen

Vingen er konstruert med en laminer UA2 profil. Den spesielle vingeformen er karakteristisk for flyet. Vingetippene er med på å gi øket løft og bedre fart. Hovedbjelken er laget av laminert tre og ligger i 30% korden. D seksjonen foran er laget av kompositt, fra hovedbjelken og bakover er vingen trukket med PES duk. Balanseror og flaps er hengslet i bakre vingebjelke. Vingens innfestning til kroppen er sveiset i CrMo høykvalitets stål.



Kroppen

Kroppen er laget i helkompositt materiale med spanter av kryssfiner og honycomb. Overgang mellom vinge og kropp er utført med nydelige overganger som gjør flyet aerodynamisk. Kroppen er romslig og canopyen som åpnes opp og bakover, gir ett flott inntrykk og god utsikt. Motoren er adskilt fra kroppen med torpedoveggen som også har innfestningene for nesehjulet.

T-halen er laget i kompositt skall med laminert trespant. Selve høyderoret er bygget  på samme måte som vingen.  Innfestningen er skult bak aerodynamiske deksel. Høyderors trimmen er bygget inn i selve høyderoret på fly utstyrt med elektrisk trim, noe som anbefales på det sterkeste. Sideroret er bygget i hel kompositt.

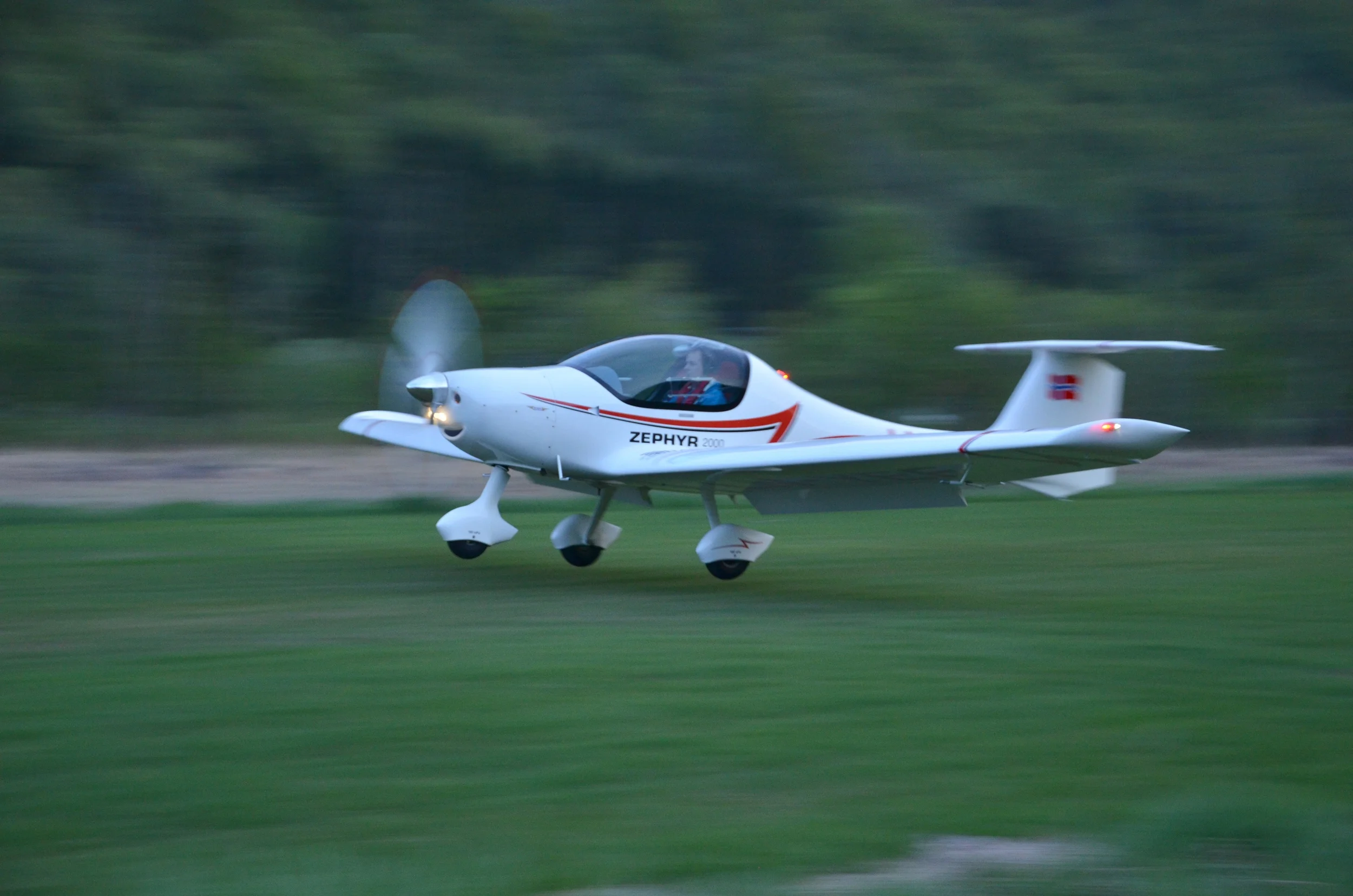

Bilder



Tekniske data

Useful load 172 kg
G limits +4/-2g
Stall speed 52 km/h
Min. no-flap speed 64 km/h
Cruising speed 227 km/h
Max. level speed 270 km/h
Never exceed speed 295 km/h
Rate of climb 7 m/s
Fuel comsumpsion (140/180 km/h) 7/12 l/h


Andre tekniske data

Useful load 172 kg
G limits +4/-2g
Stall speed 52 km/h
Min. no-flap speed 64 km/h
Cruising speed 227 km/h
Max. level speed 270 km/h
Never exceed speed 295 km/h
Rate of climb 7 m/s
Fuel comsumpsion (140/180 km/h) 7/12 l/h
